Fußbodenverteiler DN 32-VA-FBif
3600000100

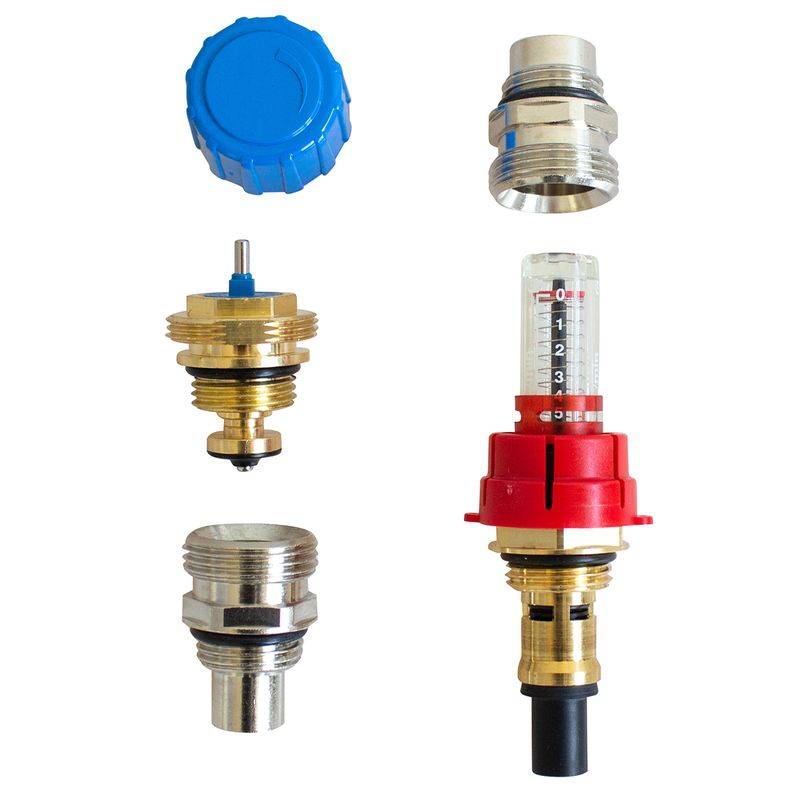

Zusatzkreis

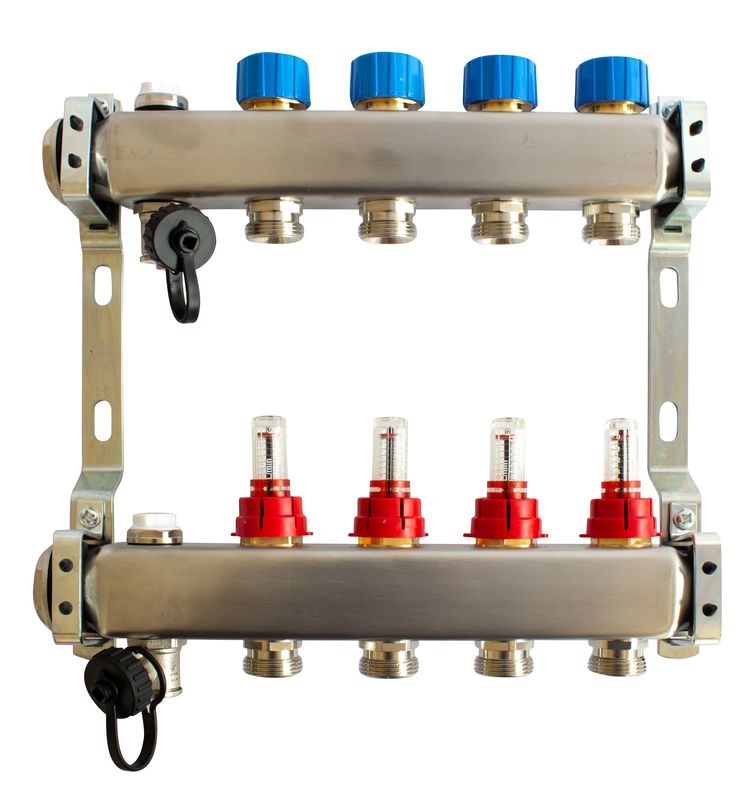

Der Heizkreisverteiler besteht aus Edelstahl und ist in schallgedämmten Haltern vormontiert. Die Abgänge aus Eurokonus ermöglichen, dass verschiedene Rohre mit verschiedenen Dimensionen angeschlossen werden können, wie beispielsweise : PE-RT Rohr, PE-X Rohr und Mehrschichtverbundrohr bzw. Aluverbundrohr.
Jeder Verteilerbalken hat zusätzlich zwei 1/2" Innengewinde für Entlüftungsventile und Füll- und Entleerhähne
Werkstoff: Edelstahl WSt-Nr.: 1.4301
Technische Daten
- Dimensionen: DN32 mit Edelstahlprofil, 1330 mm² Querschnittsfläche
- Anschlüsse: 1" Innengewinde, beidseitig
- Vorlaufbalken mit Durchflussmesser
- Rücklauf: Integrierte, voreinstellbare Ventile
- Anschlussgewinde M30 x 1,5 mm (Stellantrieb nachrüstbar)
- mit Handverstellklappe
- Kvs 2,74
- Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mm
- Druckstufe / System: PN6 für Heizungsanlagen mit Wasserqualität nach VDI 2035
- Verteiler aus Spezialedelstahlprofil 1.4301
- Größenauswahl: Heizkreisverteiler mit 2 bis 15 Heizkreisen
- 2-8 Heizkreise: mit 3/4" Anschlussgarnitur
- ab 9 Heizkreise: mit 1" Anschlussgarnitur
- geeignet für Klemmringverschraubungen 3/4'' Eurokonus
- Abstand der Sekundäranschlüsse 50 mm
| Heizkreise | Länge mit Anschlussgarnitur |
| 2 Kreise | 276,50 mm |
| 3 Kreise | 326,50 mm |
| 4 Kreise | 376,50 mm |
| 5 Kreise | 426,50 mm |
| 6 Kreise | 476,50 mm |
| 7 Kreise | 526,50 mm |
| 8 Kreise | 576,50 mm |
| 9 Kreise | 638,00 mm |
| 10 Kreise | 688,00 mm |
| 11 Kreise | 739,00 mm |
| 12 Kreise | 788,00 mm |
| 13 Kreise | 838,00 mm |
| 14 Kreise | 888,00 mm |
| 15 Kreise | 938,00 mm |
Anwendung
Der Verteiler ist aus einzelnen Komponenten gebaut, die mit Hilfe von Aufhängebügel an der Wand oder in einem Verteilerschrank montiert werden können. Er ist mit regelbaren Durchflussmessern ausgestattet, womit der Durchflussstrom des Wassers pro Heizkreis geregelt werden kann.

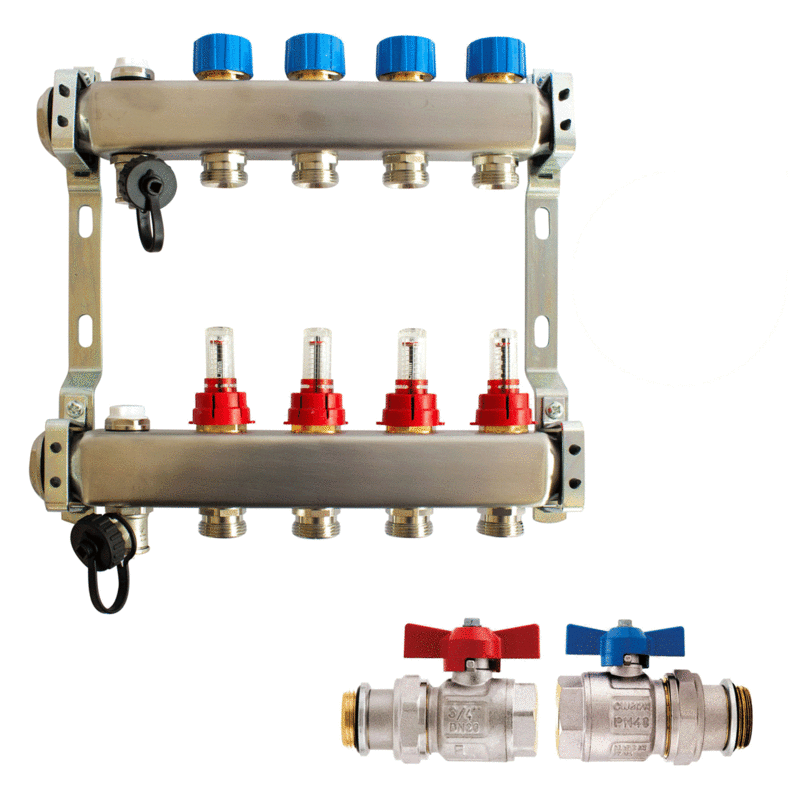

Kugelhahn Set rot + blau
- vernickelt mit selbstdichtender Verschraubung, Durchgang
- dieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem Griff
- Gewindeanschlüsse Außengewinde x Innengewinde.
- T-Griff aus Aluminium
- Körper aus vernickeltem Messing
- minimale und maximale Betriebstemperatur: -20°C, 150°C ohne Dampf
- Gewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)
Vorteile
- überzeugt durch kompakte Bauweise
- montagefreundlich - schnelle & einfache Montage
- modern
- leichte Anbringung von elektrischen Stellantrieben
- hochwertige Materialien
- mit Durchflussmengenmesser
- Schalldämmung
- deutsches Qualitätsprodukt - laufende Qualitätskontrollen und Druckprüfungen
Lieferumfang
- Vor- und Rücklaufbalken
- 2 Lüfter 1/2"
- 2 Stopfen 1"
- 2 Entleerhähne
- 1 Anschluss-Set (von 2-8 Heizkreisen 3/4", ab 9 Heizkreisen 1")
- Einstellanleitung
