Fußbodenverteiler DN 32-DYNA-if

Heizkreisverteiler Fußbodenheizung

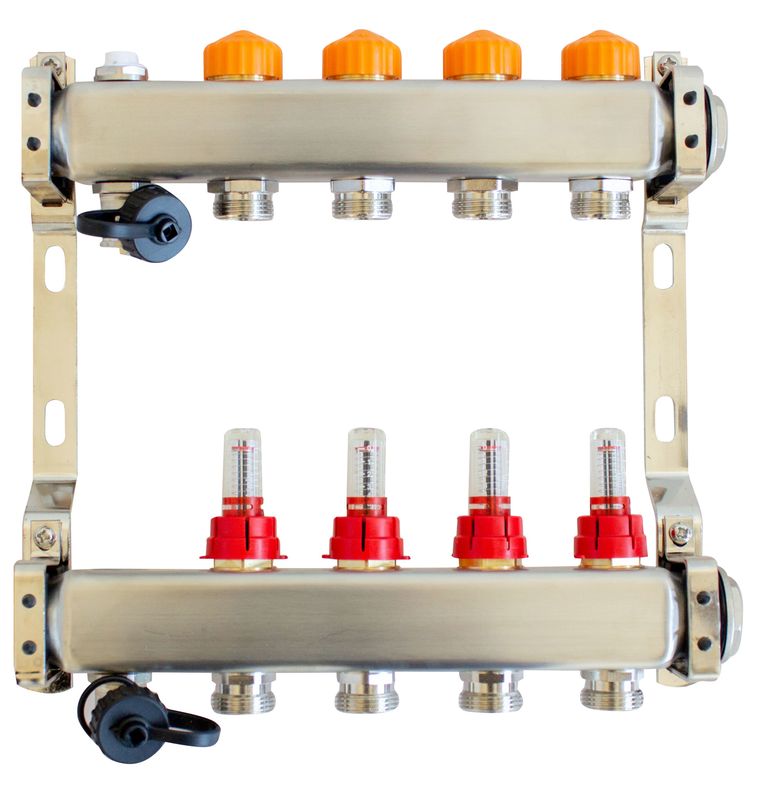

Edelstahl Heizkreisverteiler zur Erleichterung des hydraulischen Abgleichs

Dyna Heizkreisverteiler sind eine zeit- und kostensparende Lösung, auch bei der Inbetriebnahme. Der hydraulische Abgleich wird vom Verteiler durchgeführt, dh. der voreingestellte Durchfluss wird automatisch geregelt und ist mit einem Dreh erledigt - das spart Zeit und Kosten!

Die Heizkreisverteiler eines Fußbodenheizungssystems hängen alle miteinander zusammen. Ändert sich die Durchflussmenge eines Heizkreises wirkt sich dies auf alle anderen Heizkreise aus. Eine Überversorgung in anderen Heizkreisen muss deshalb geregelt werden: der Dyna Heizkreisverteiler erreicht - im Gegensatz zu herkömmlichen Heizkreisverteilern - den hydraulischen Abgleich automatisch mit Hilfe einer Regelkartusche, sodass die eingestellte Durchflussmenge beibehalten wird. Der DYNA-Verteiler gewährleistet eine konstante voreingestellte Durchflussmenge und vermeidet eine Überversorgung in einzelnen Heizkreisen. Der Verteiler ist schallgedämmten Haltern vormontiert
Jeder Verteilerbalken hat zusätzlich zwei 1/2" Innengewinden für Entlüftungsventile und Füll- und Entleerhähne.

Technische Daten

• Heizkreisverteiler Edelstahl
• Verteiler aus Spezialedelstahlprofil 1.4301
• Anschlüsse: 1" Innengewinde, beidseitig
• Vorlauf: Durchflussanzeiger
• Rücklauf: Voreinstellbare Ventile mit integriertem Durchflussregler
  • automatischer hydraulischer Abgleich
  • stufenlose Durchfl usseinstellung von 30-300 l/h
  • Differenzdruck max. 60kPA, min. 15 kPA (30-150 l/h) bis 20 kPA (150-300 l/h)
  • Anschlussgewinde M30x1,5 mm
  • mit Handverstellkappe
  • Stellantriebe nachrüstbar

• Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mm
• Druckstufe / System: PN 6 für Heizungsanlagen mit Wasserqualität nach VDI 2035
• mit 2 -15 Heizkreisen
• geeignet für Klemmringverschraubungen
• Abstand der Sekundäranschlüsse 50 mm

Mit unseren Klemmverschraubungen wird der Anschluss verschiedener Rohrdimensionen von Größe 14 über 16, 17, 18 bis 20 mm möglich. Die Heizkreisverteiler passen dank ihrer geringen Breite bestens in unsere Verteilerschränke mit einer Tiefe von 80 mm. Zum Anschluss der Heizkreisverteiler wird eine Anschlussgarnitur benötigt - je nach Einbausituation kommt hier eine waagrechte oder senkrechte Anschlussgarnitur in Frage. Die Anschlussgarnitur muss separat bestellt werden.

Maße Heizkreisverteiler

Anwendung

Der Verteiler ist aus einzelnen Komponenten gebaut, die mit Hilfe von Aufhängebügel an der Wand oder in einem Verteilerschrank montiert werden können. Der Verteiler ist mit regelbaren Durchflussmessern ausgestattet, womit der Durchstrom des Wassers pro Heizkreis geregelt werden kann.

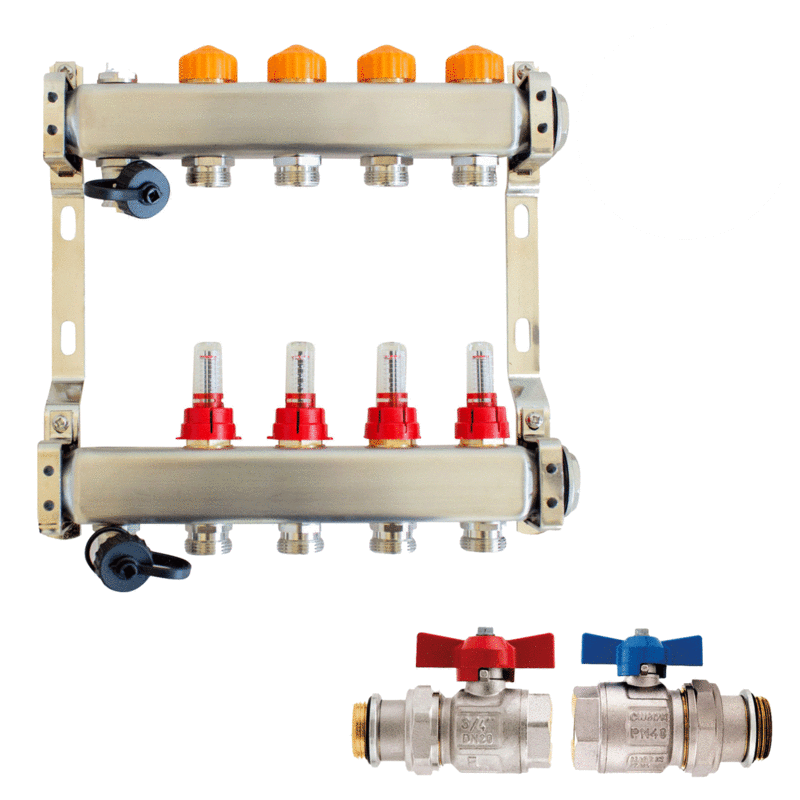

MS Kugelhahn Set rot + blau

• dieser Satz besteht aus 2 Stück Kugelhähne mit rotem und blauem Griff
• Gewindeanschlüsse Außengewinde/Innengewinde.
• T-Griff aus Aluminium
• Körper aus vernickeltem Messing
• minimale und maximale Betriebstemperatur: -20°C, 150°C ohne Dampf
• Gewindeanschlüsse: ISO228 (entspricht DIN EN ISO 228 und BS EN ISO 228)

Lieferumfang

• Vor- und Rücklaufbalken
• 2 Lüfter 1/2"
• 2 Stopfen 1"
• 2 Entleerhähne
• 1 Anschluss-Set (von 2-8 Heizkreisen 3/4", ab 9 Heizkreisen 1")
• Einstellanleitung
